Lever-abaisser et relâcher le dépassement

Structure

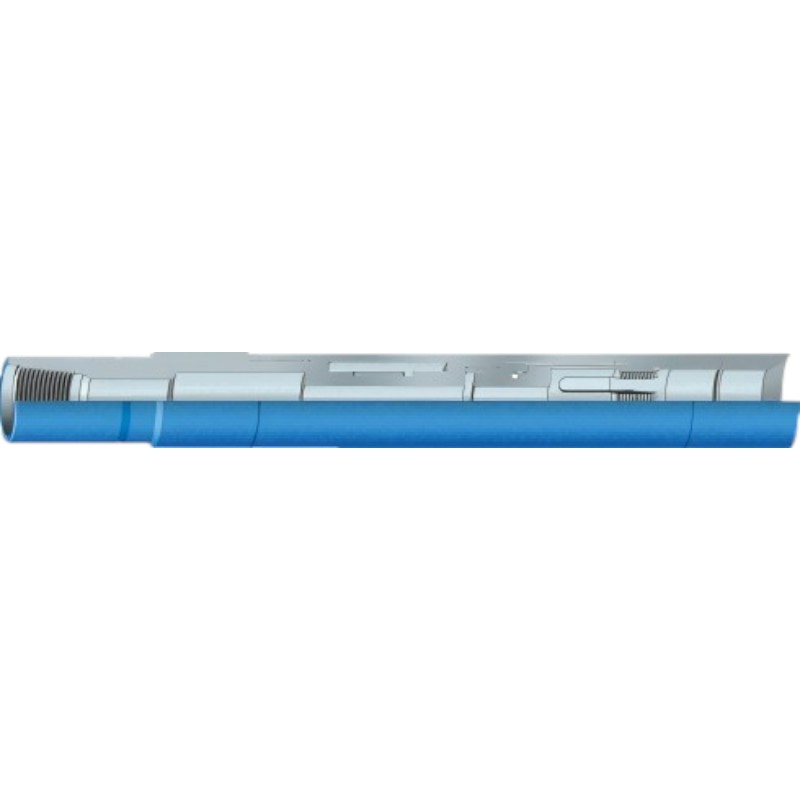

Le levage-abaissement et la libération Overshot sont composés d'un sous-ensemble supérieur, d'un bol, d'une goupille de guidage, d'un manchon de guidage, d'un manchon d'articulation, d'un bouchon, d'une goupille à galet, d'un glissement, d'un guide, comme indiqué sur la figure. Le filetage de la boîte du sous-ensemble supérieur est connecté à la tige de forage et le filetage de la goupille est connecté au bol, le fond du bol est connecté au guide. Un cône intérieur dans le bol correspond au glissement. Le filetage de la boîte du manchon de guidage est connecté au manchon d'articulation, des tranchées de piste sont fraisées sur une autre surface extérieure : trois tranchées longues et trois tranchées courtes agissent comme guidage et inversion. Lorsque la goupille de guidage se situe dans une tranchée longue, elle est en condition de poisson. Lorsque la goupille de guidage se situe dans une tranchée courte, elle est en condition de libération. Le manchon d'articulation est une formation de deux pétales. Il permet la connexion du glissement et du manchon de guidage et par la goupille à galet agit comme un roulement. La surface intérieure du glissement a un filetage de poisson, le guide est sur le fond et peut permettre au poisson d'introduire avec succès dans le glissement.

Principe de fonctionnement

L'outil complète la pêche et la libération du poisson à travers des tranchées longues et courtes. Lorsque l'outil atteint le sommet du poisson, il est abaissé et est en contact avec le poisson. Grâce à l'éclairage et à l'abaissement, la goupille de guidage est en position de tranchée longue ou courte, le glissement est en situation de pêche ou de libération, dans la condition de non-rotation complète la pêche et la libération du poisson.
